Déchaum'Obord : un outil pour les bordures de champs
Posté : mar. 6 mars 2018 21:36
par Micka_52
Dans le cadre de nos études (licence professionnelle technique avancée de maintenance option machinisme agricole), Truss08 et moi-même avons réalisé un projet en partenariat avec la fédération de chasse de Champagne-Ardenne et la chambre d’agriculture de la Meuse. Ce projet consiste à l’élaboration d’un outil de travail superficiel du sol d’une largeur de 1 mètre pour déchaumer les bordures de champs. Ce projet s’inscrit dans le cadre d’Agrifaune, qui s’intéresse à la réhabilitation des bordures de parcelles. Il y a deux ans de cela, des élèves de licence professionnelle avaient réalisé le Sem’Obrod (présenté au SIMA 2017), une épareuse équipée d’un rotavator et d’un semoir pour ensemencer les bords des champs. Après plusieurs mois d’utilisation, il s’est avéré que le rotavator avait du mal à bien préparer le lit de semence à cause du sol trop dur. Pour résoudre ce problème, nous avons conçu et fabriquer le Déchaum’Obord, un outil de déchaumage à disque indépendant d’une larguer de travail de 1 mètre et qui se déporte sur le côté pour déchaumer.

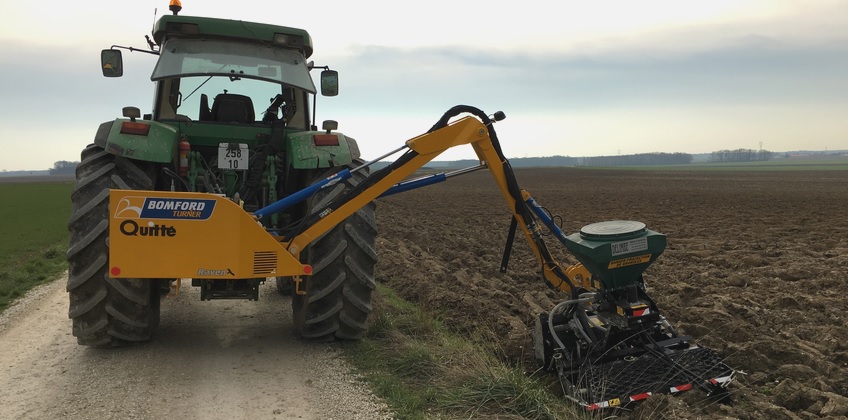

Le Sem'Obord en photo:
- SemObord.jpg (120.96 Kio) Vu 10668 fois
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : mar. 6 mars 2018 21:40
par Micka_52

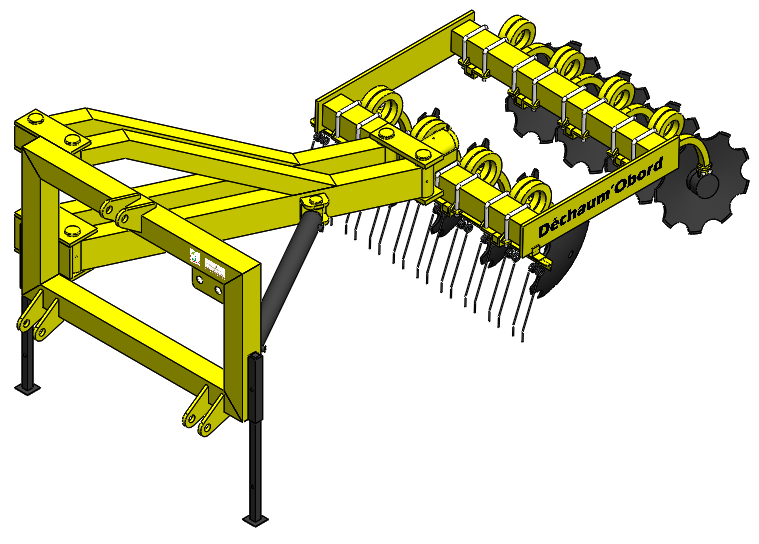

Voici un premier aperçu de la modalisation que nous avons réalisé grâce au logiciel Solidworks.
- 22.PNG (106.23 Kio) Vu 10665 fois
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : mer. 7 mars 2018 10:54
par cedric 51
Beau projet les disques ressemblent au agrisem non ? Pourquoi la rangée de peigne devant et pas derrière ? Pas de possibilité de semer direct avec le dechaum’obord ?
Bonne continuation
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : mer. 7 mars 2018 18:21
par Truss08
Effectivement les disques sont d'origine Agrisem. Le peigne placé à l'avant du déchaumeur est une barre d’effarouchement pour protéger la faune environnante. Pour ce qui est du semis direct avec le Déchaum'Obord, ce n'est pas d'actualité pour le moment, mais cela reste une piste envisageable par la suite.
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : mer. 7 mars 2018 20:13
par bnj26
Beau projet cependant une petite question me tracasse. Les DDI sont fait pour travaille à grande vitesse. Cette vitesse leur permet de pénétré dans le sol. Cependant je suis pas sur que le système hydraulique ou l épreuve en elle même sera asser robuste pour un tel travail non ?? Quelle vitesse pense vous le faire travaille ??
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : jeu. 8 mars 2018 13:29
par Micka_52
La vitesse d'avancement sera comprise entre 5 et 10 km/h, voir un peu plus si la configuration des bordures de champs le permet. Nous avons équipé le déchaumeur avec des disques crénelés de 460 mm. Les tests de déchaumage que nous avons réalisés nous ont permis de constater que l'outil pénétré très bien dans le sol. De plus, il est possible de mettre des masses sur les côtés du châssis dans le cas où les conditions seraient plus difficiles.
Voici d'autre photos de la DAO :

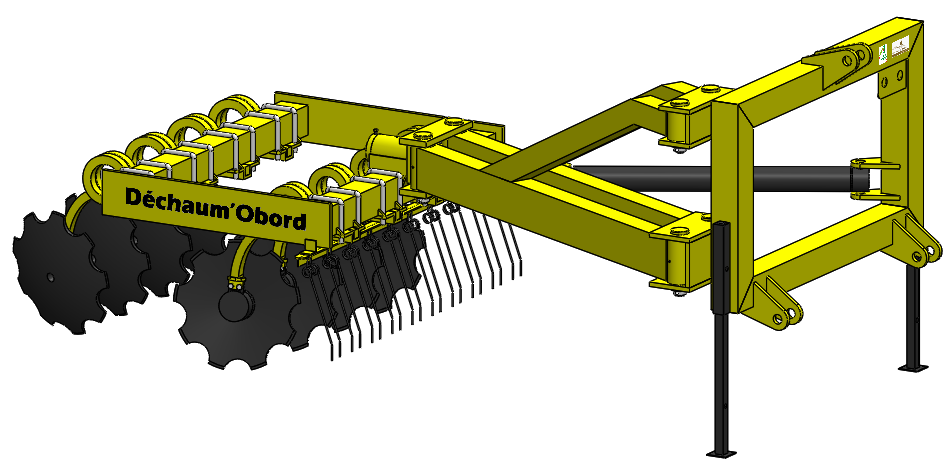

- 40.PNG (112.33 Kio) Vu 10441 fois

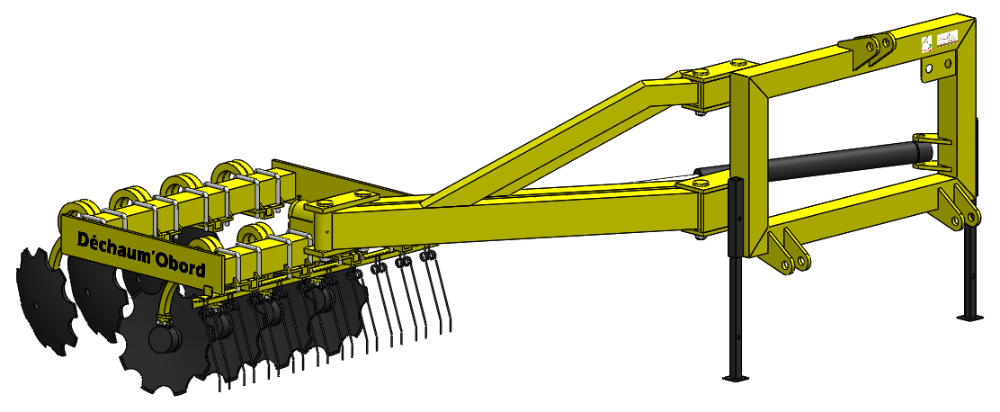

- 46.PNG (141.13 Kio) Vu 10441 fois

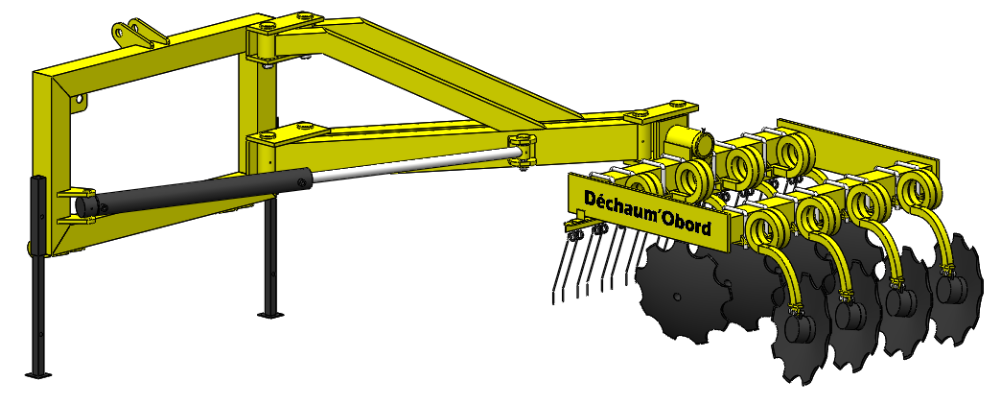

- 27.PNG (154.54 Kio) Vu 10441 fois
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : ven. 9 mars 2018 14:53
par Truss08
Voici en photos le déchaumeur presque terminé.
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : ven. 9 mars 2018 14:57
par Truss08
Et en voici quelques autres prise lors des tests.
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : dim. 11 mars 2018 11:00
par fergie62
Ça sert à quoi?
Remplacer le glypho?
Pourquoi autant de deport? Le tracteur peut rouler dans le champ?
Re: Déchaum'Obord : un outil pour les bordures de champs
Posté : dim. 18 mars 2018 10:32
par Greg28
Pas mal comme idée, mais je pense que vous pouvez retirer un disque sur la deuxième rangée et les disposer entre ceux de la première rangée.
Là on a l'impression que les deux rangées travaillent au même endroit.
Sinon, belle réalisation, j'aime bien les fabrications soignées comme ça
