Re: Réalisation: Transbordeur à betteraves

#22 par Xerion5000du76
Allez, un peu de nouveau ici;

Donc, le programme de publication du jour:

- Avancement de la réalisation du bras de vidange
- Réalisation du système de repliage du bras de vidange

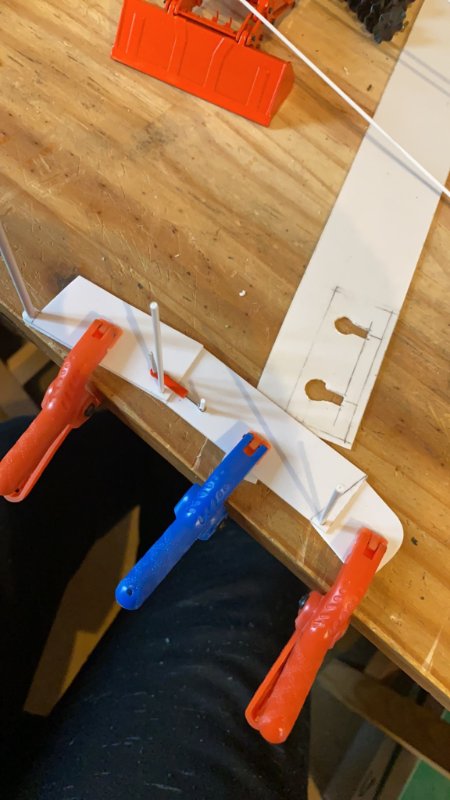

Premièrement; pose à plat du bras de vidange qui était en 3 parties, oui vous allez découvrir qu'il y a eu de la modification et reconception de faite, pour pouvoir y présenter et rendre fonctionnel le pliage du bras..

Deux site pour ne rien loupé de Xerion5000du76:
Facebook ---> https://www.facebook.com/Xerion5000du76/
YouTube ---> https://www.youtube.com/channel/UCJQg9k ... us9y0u0pMQ

Re: Réalisation: Transbordeur à betteraves

#23 par Xerion5000du76

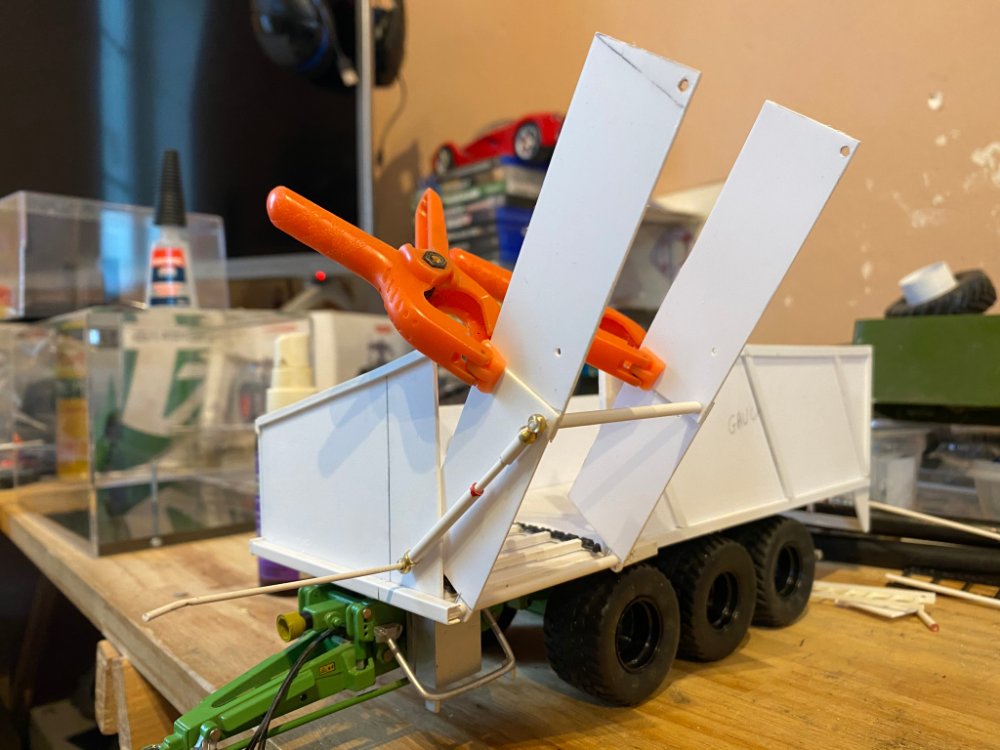

Deuxièmement; on présente la troisième partie du bras et là me vient à l'esprit la complexité du pliage pour bien positionné les vérins...


Il me fallait donc trouver une solution pour ce problème de pliage. Me vient alors en tête le bras de vidange du Hawe / Grimme, un bras tout simple en deux parties donc moins complexe à réalisé le système de pliage...


Je vous laisse sur ces quelques images, n'hésitez pas à dire ce que vous pensez de cette avancée sur la réalisation du transbordeur..

A bientôt :P
Deux site pour ne rien loupé de Xerion5000du76:
Facebook ---> https://www.facebook.com/Xerion5000du76/
YouTube ---> https://www.youtube.com/channel/UCJQg9k ... us9y0u0pMQ

Re: Réalisation: Transbordeur à betteraves

#24 par Xerion5000du76
Bien le bonjour;

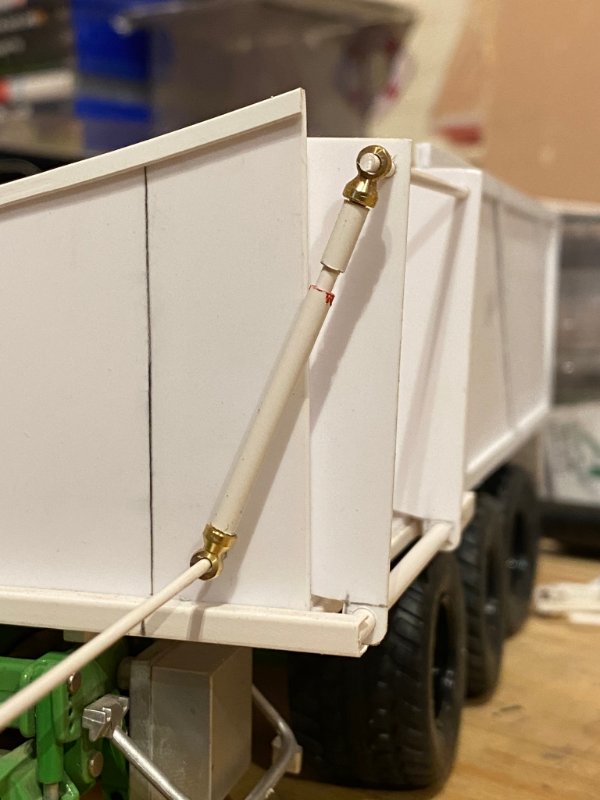

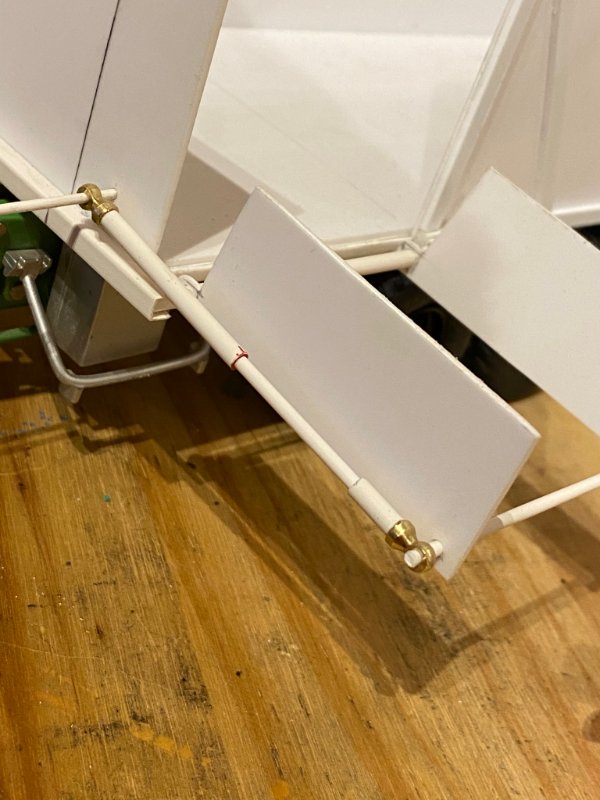

Un peu de nouveau ici avec la réalisation et la mise en place (a blanc) des vérins...

La première partie du bras:

Deux site pour ne rien loupé de Xerion5000du76:
Facebook ---> https://www.facebook.com/Xerion5000du76/
YouTube ---> https://www.youtube.com/channel/UCJQg9k ... us9y0u0pMQ

Re: Réalisation: Transbordeur à betteraves

#25 par Xerion5000du76

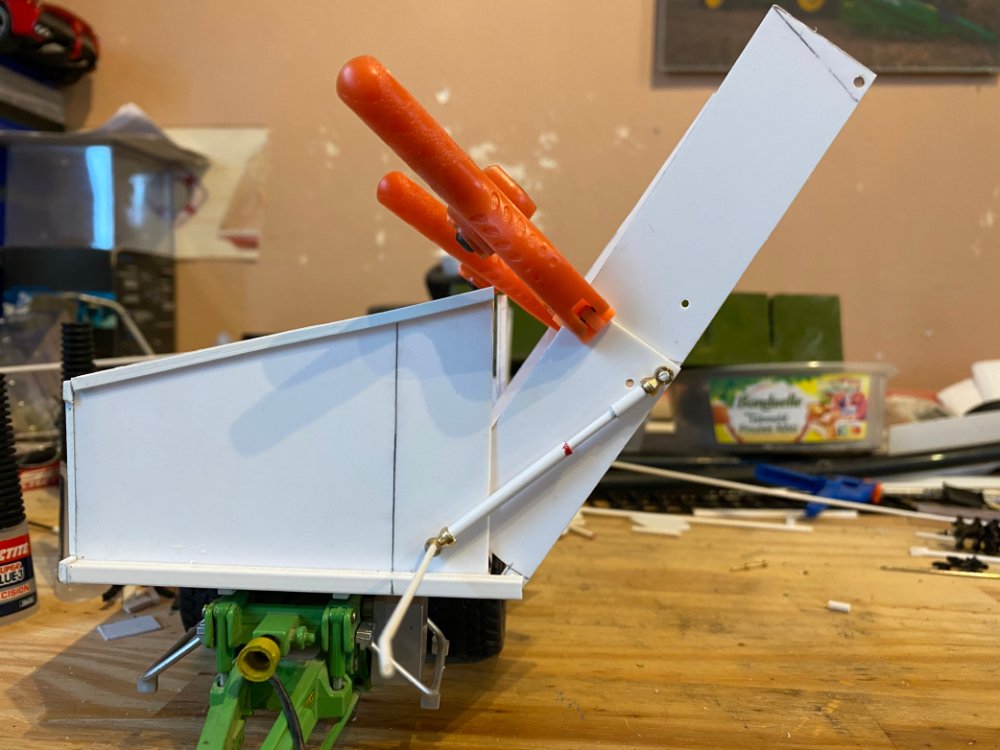

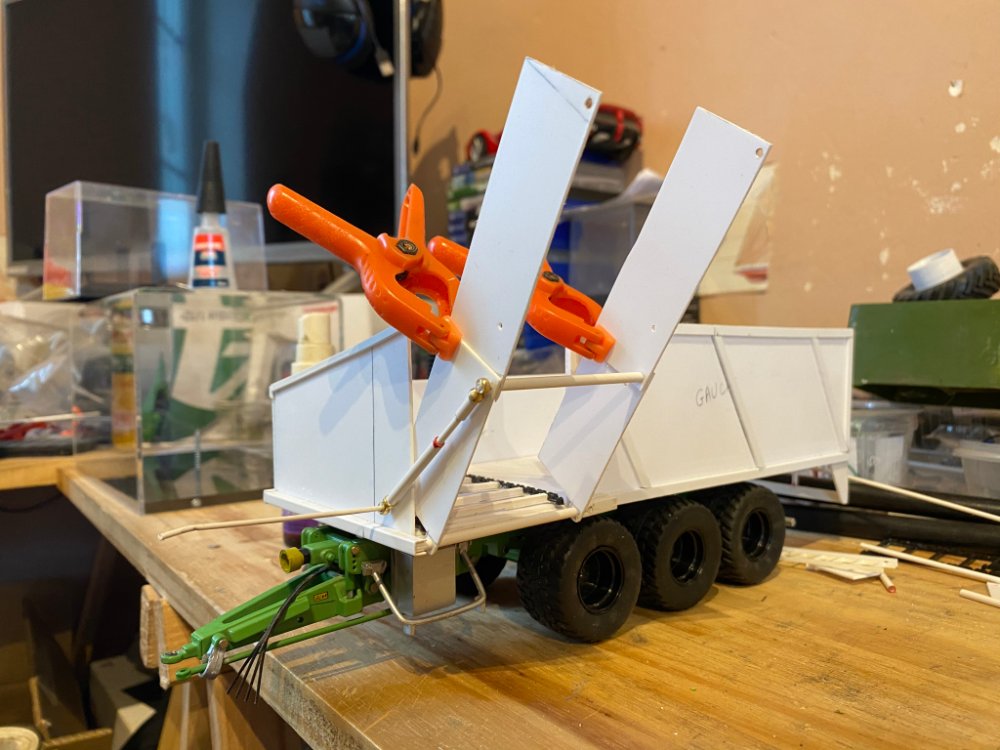

Et la partie haute du bras de déchargement avec tous les vérins présentés sur le bras...


Une bonne chose de faite avec tous ces vérins.

La miniature commence à avoir bonne gueule, n'hésitez pas à dire quoi amélioré...
Deux site pour ne rien loupé de Xerion5000du76:
Facebook ---> https://www.facebook.com/Xerion5000du76/
YouTube ---> https://www.youtube.com/channel/UCJQg9k ... us9y0u0pMQ
