Rénovation porte outils ferju

#1
Je vais pous présenter mon travail pour remettre en état cet outils typique ma region, la Champagne !
Mais commençant par le début.
Je me suis fait embaucher dans une ferme, la personne cherchait un porte outils 4m. Mais c'est une petite structure donc en neuf meme pas la peine d'y penser. On s'oriente donc vers l'occasion, sauf que rien sur le marché ou a des prix affolants.

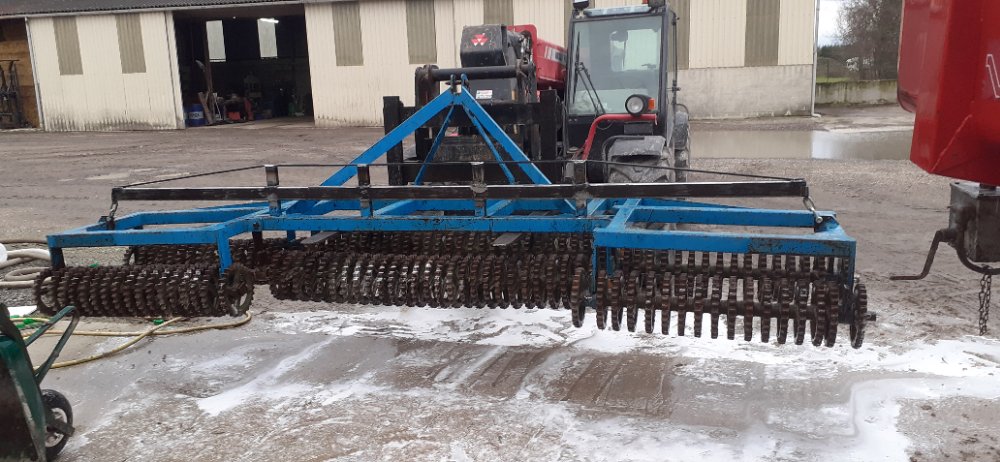

On trouve donc ce FERJU à "raffraichir".
Le patron vas le voir, il l'achète et c'est moi qui vais le chercher. Je vois qu'il ya du taff mais je me dit que ça occupera l'hiver. Sauf que vient le temps du demontage et de l'auscultation approfondie et la, c'est le drame...
Soudures dégueulasses, axes tordus, usés, bague en teflons des croskillettes tellements bouffees que ça as usé la ferraille 🤦‍♂️
Bref gros chantier....
Voici quelques photos des dégâts :
Fichiers joints
Soudure au Niveau de l'essieu....
Renforts des croskillette arrières
Poutre qui supporte l'essieu et le relevage
Au niveau du 3eme point du relevage
Articulations de l'essieu... je ne sait par miracle j'ai reussi a le ramener...
Un axe des croskillettes devant l'essieu

Re: Rénovation porte outils ferju

#3
Je tiens a préciser pour ces travaux que je n'avais jamais soudais au semi auto et pas fait de vrai soudure depuis 8ans et que j'étais a l'époque que novice.
Bon après je suis demerde en mecanique.
Il n'empêche que certaines soudure ne sont pas artistique mais toujours mieux que les anciens propriétaires 🤣

Re: Rénovation porte outils ferju

#5
Donc, pour bien commencer, je réceptionnne les bagues en téflon, je commence le démontage.. surprise, 2 tailles de diamètre extérieur, et vu le peu depesseur de feraille restante, on.suppose que les arbres onq usée la ferraille, qu'ils ont realaisé et fait des bagues sur mesure car introuvable en neuf... donc on fait pareil...
Ensuite je suis passé à la reconstruction des renforts et a la création d'une fleche:

Le montage est fait de telle manière qu'il faut enlever tous les éléments un par un...
J'en est soulevé de la fonte 🤣
Fichiers joints
Je commence par virer tous ce qui est pourri
Une barre neuve, plus grosse et plus épaisse
Bonne chose de faite! Lavage avant peinture

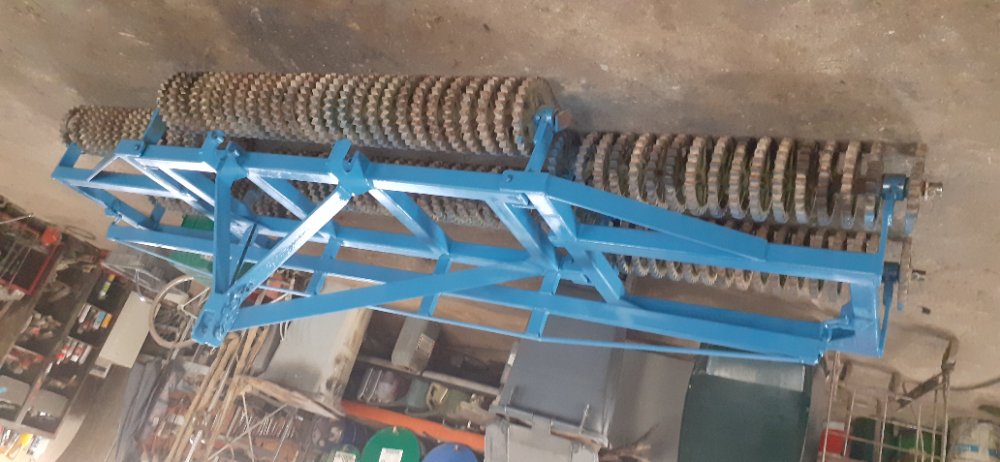

Tout neuf

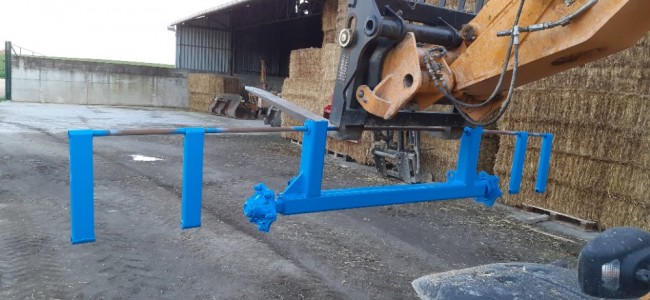

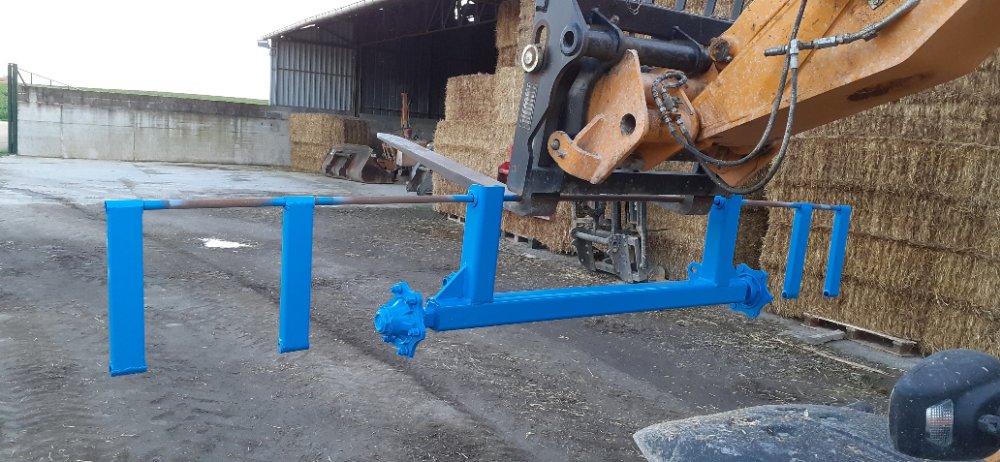

Debut de la fleche
Je decide de créer un attelage pour pouvoir la promener sur le relevage avant du tracteur lors du transport

Re: Rénovation porte outils ferju

#6

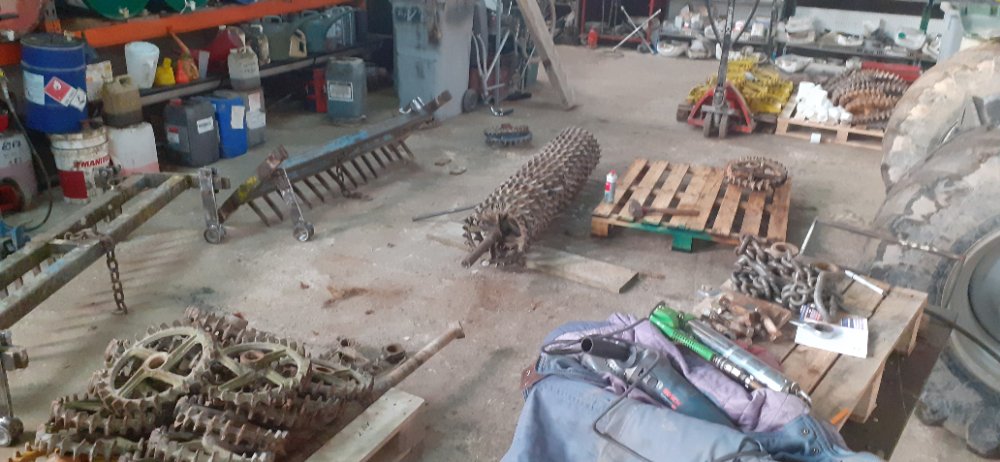

Place aux croskilettes du chassis, pareil, demontage éléments par éléments 😭
Changement des bagues teflons graisseurs neufs réalignement des éléments etc et surprise au remontage, quand ou bien positionné plus rien ne corespond du sous chassis croskillette 😑
Faut dire tout est tordu vrillé etc....
Jai du coupé les poutre principale et les ressouder pour redresser... bon au final j'ai reussi a me demerder mais on arrive pas a trouver des éléments d'occasion poir replacer les cassés...
Je.cous epargne le details des 2 heures a enlever les ficelles enroulées....
Place a quelques photos :
Modifié en dernier par Fendtfarmer52 le mer. 25 mars 2020 20:32, modifié 1 fois.
Fichiers joints
Nouvelles bagues téflon
Puzzle ^^

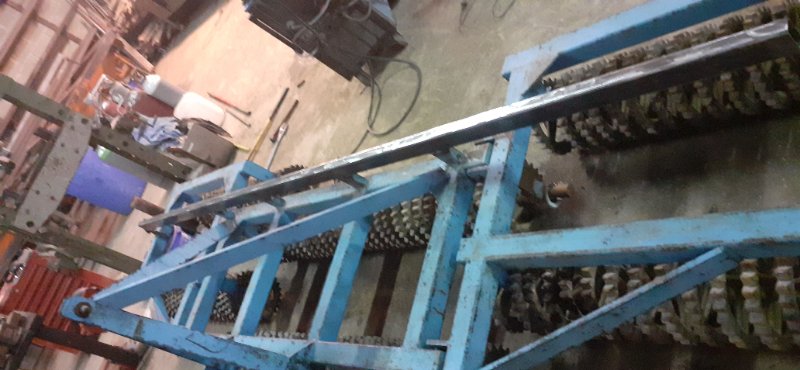

On voit bien que j'ai chauffé tordu vers le haut et vrillé en même temps
....
Les soudures étaient comme le reste et un cordon que au-dessus donc je rectifie tout ça
Quans c'est grippé a mort et qu'il te faut 4mains... 1h30 pour un élément...
Enfin
Ipn soudé au chassis, chaînes soudés dessus et manilles aux niveau des croskillettes pour un éventuel démontage

Re: Rénovation porte outils ferju

#10
Maintenant que l'essieu est en place, je remonte le croskill sopema après avoir changé les éléments cassés. Les neufs sont en 2 parties. Pratique au montage, gênant plus tard, j'y reviendrai.
Donc, essieux est croskill en place, je positionne les croskillettes pour créer des attaches fixe pour éviter les chocs liés aux fixations par chaînes.
Après étude je decide de faire 4 pièces ( 2 pour chaque élément de 2 mètres) fixées sur le chassis du sopema, et de garder un système a chaîne pour la portée verticale.

Ma petite erreur est d'avoir 4 pièces identiques, car comme rien est droit, j'ai du tricher un peu partout :/
C'est pas esthétique, mais c'est fonctionnel :)
Fichiers joints
Pièces a fixer sur les châssis pour les articulations. Je les ai pointées 2 par 2 pour etre sur d'avoir les bons persages.
Les pièces sont faites, plus qu'as souder
Mise en après
Un peu de peinture sur mes pièces et l'essieu avant montage définitif
