Re: Réalisation - Kuhn Krause - Chisel 4000-39

#41
Cette fois il est fini !

Par rapport à la dernière fois, ajout des 3 rangées de herse à l'arrière.
Alors en quelques chiffres ces 3 rangées de herse c'est : 192 pointes réparties sur 6 sections x 3 rangées, 48 chaines pour fixer les sections au chassis, 216 axes de Ø0.6mm, et un total d'environ 450 perçages Ø0.7mm fait a la main.
La dremel tourne trop vite pour avoir des percages propres sans que le plastique ne fonde.

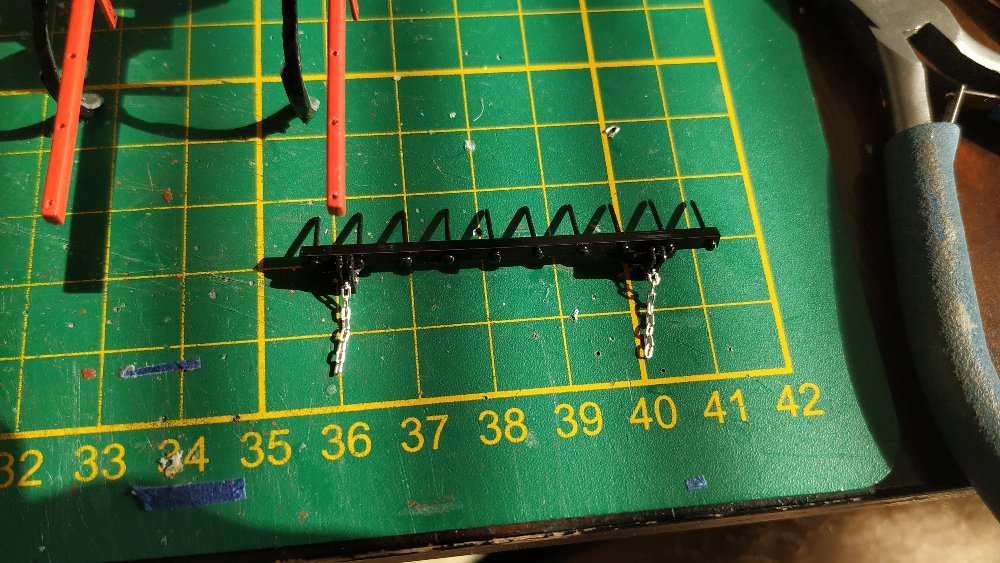

Donc dans un premier temps on prend du profilé de 2x2, on fait tous les trous pour placer les pointes (faut essayer de tout percer droit.... et régulier), on y ajoute les supports, on peint, on met 2 petites chaines et voila le résultat pour un élément !
.
.
Ensuite on répète l'opération 3 fois, on met les fer plat entre les 3 éléments pour que les herses travaillent en position intermédiaires par rapport a celle placée devant :
.
.

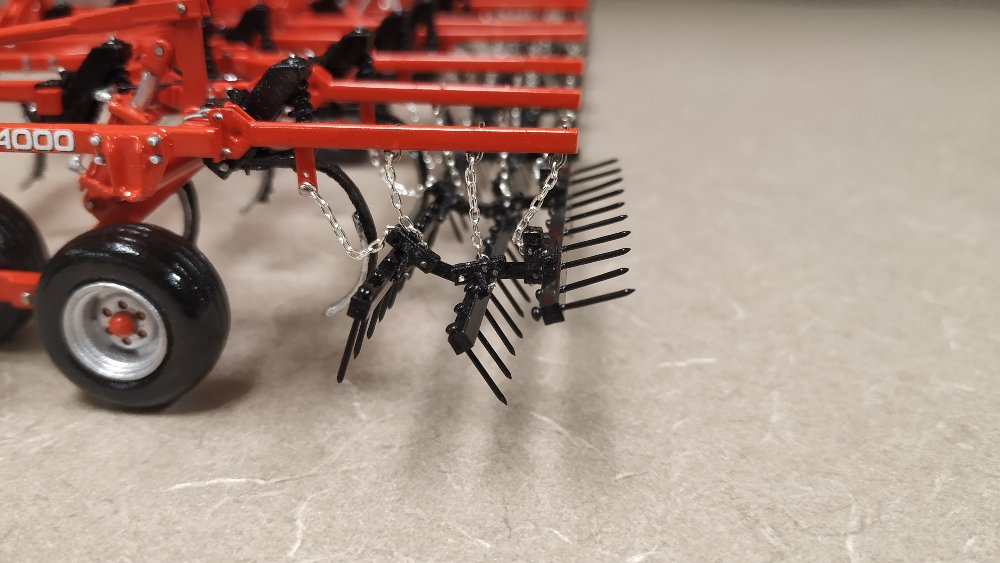

On pose le tout sur le chassis en y ajoutant encore 2 chaines pour la traction :
.
.
Et après on répète le tout 6 fois !
.
.
Juste le temps d'assemblage d'une section (3 éléments + les plats + les chaines) le tout monté sur le chassis il faut compter 2h.

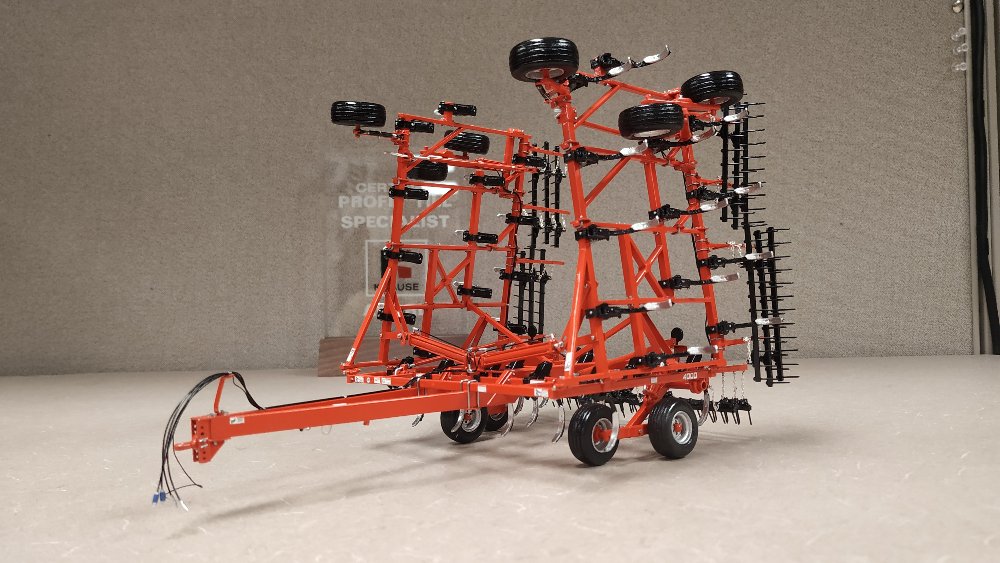

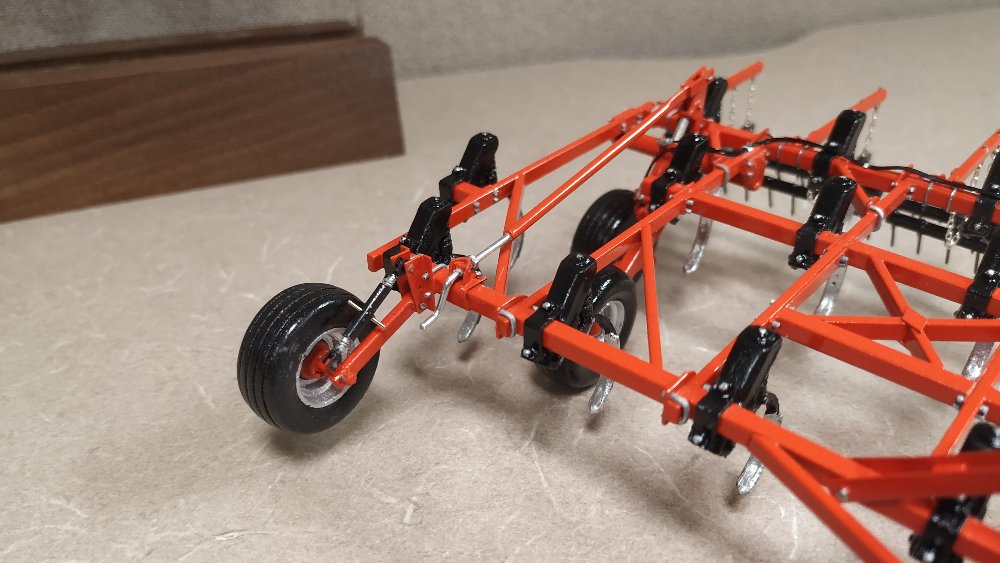

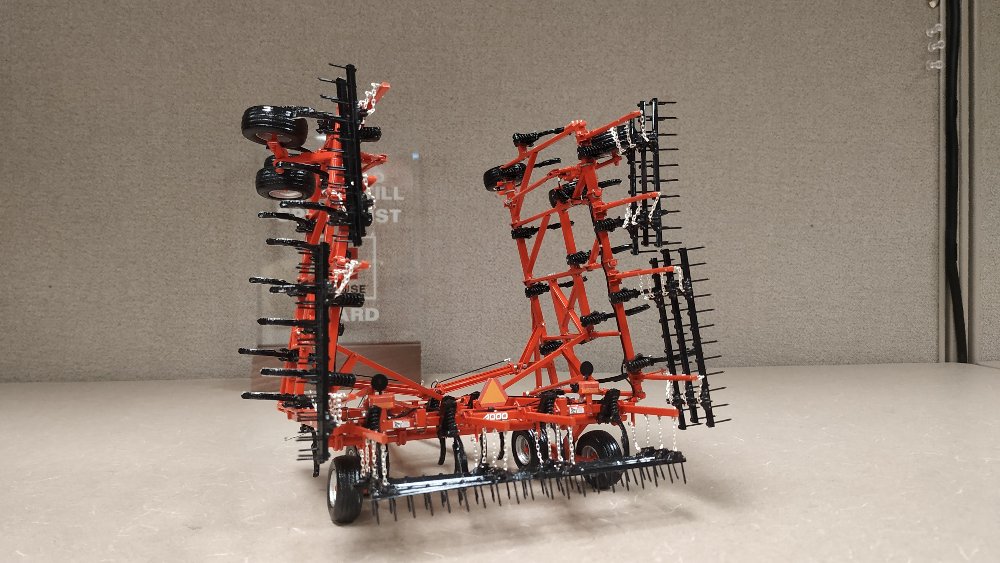

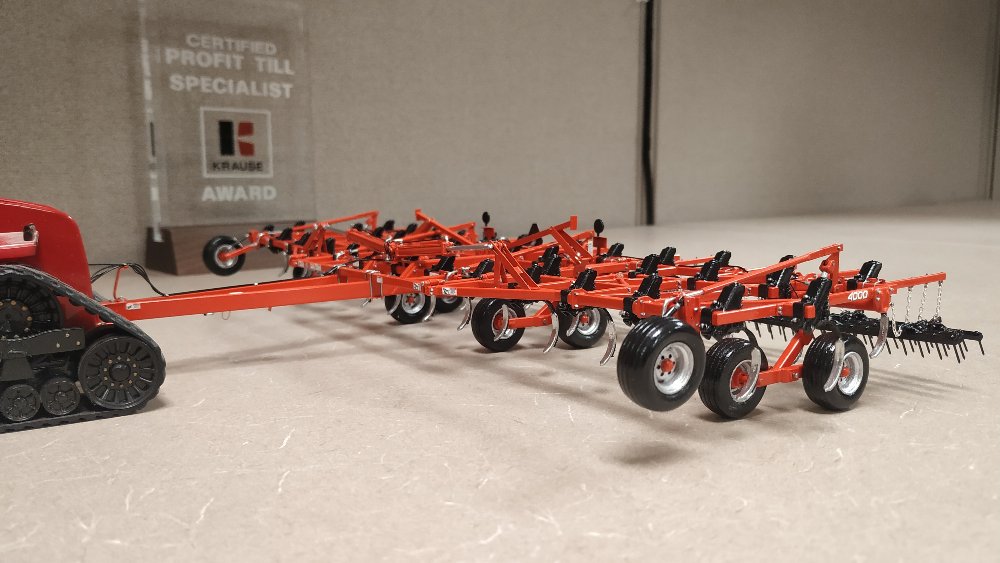

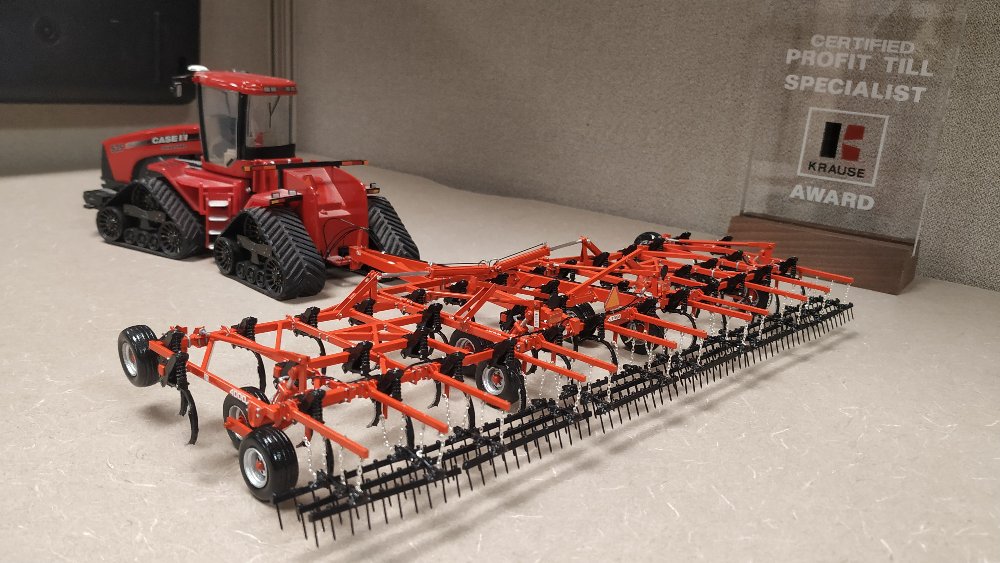

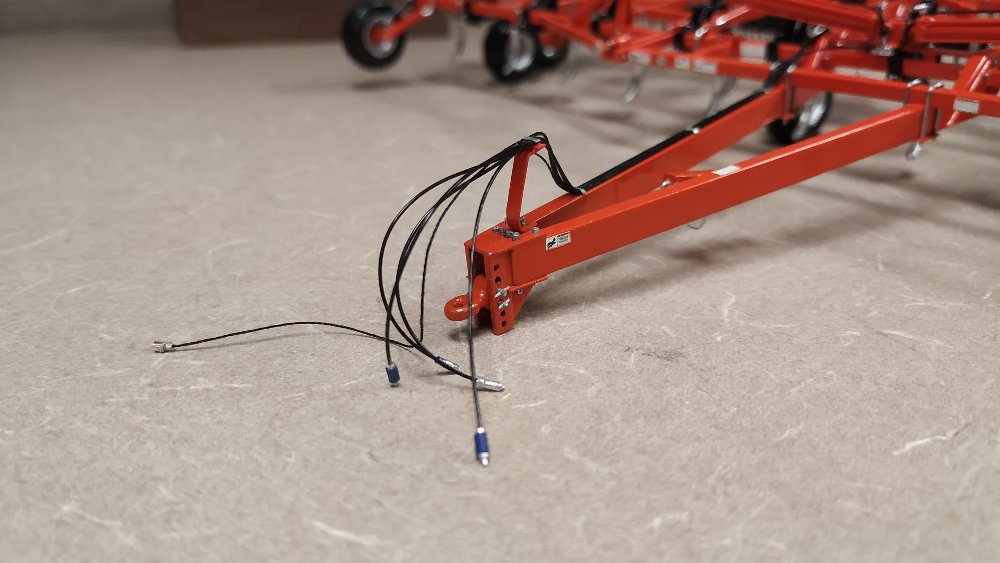

Et maintenant des photos de la mini totalement fini !
.
.
.
.
.
.
Modifié en dernier par mat du 55 le sam. 29 juin 2019 21:59, modifié 2 fois.

Re: Réalisation - Kuhn Krause - Chisel 4000-39

#42
Et les 3 rangées sont libres et bougent entre elles, comme dans la réalité
Position initiale :
.
.

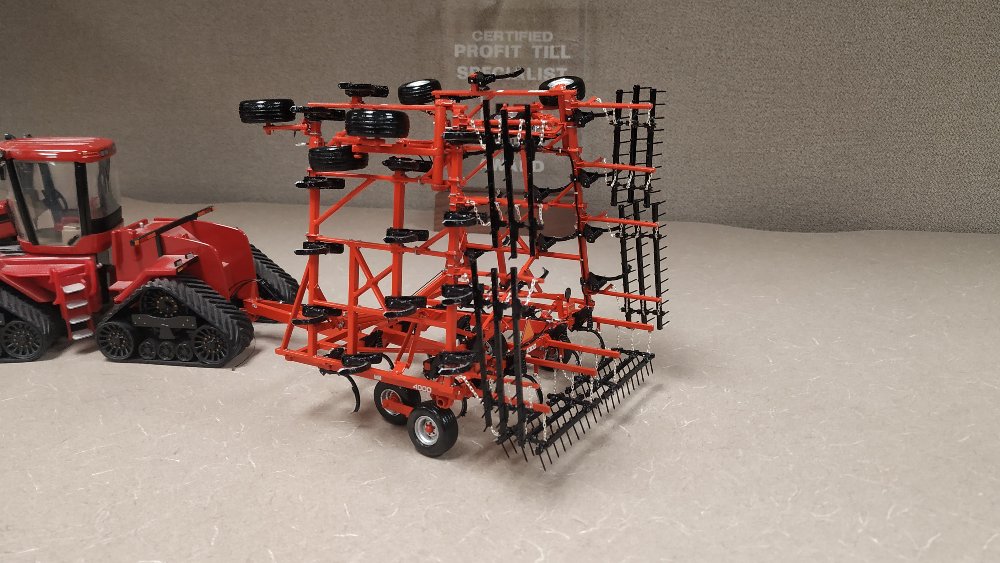

En mouvement :
.
.
.
.
.
Fin du game pour cette fini ! Maintenant il n'y a plus qu'a lui faire une boite renforcée pour espérer qu'elle rentre en un morceau.

Et en bonus... photo devant un Chisel 4000 échelle 1, bon ce n'est pas exactement le même modèle, moins large, dent classique, et pas de herses à l'arrière
.
.
En attendant d'aller voir le vrai, à l'identique, qui tourne derrière un 9000 comme sur la première photo..

Re: Réalisation - Kuhn Krause - Chisel 4000-39

#47
Manuel pièces détachées et manuel opérateur de la machine.
Dans le manuel opérateur il y a une vue de dessus du chassis, pour le placement des dents, j'ai pris cette vue, je l'ai mis à l'échelle 1/32, imprimé sur papier et j'ai fait tout mon chassis la dessus.
Ensuite le Manuel pièces détachées m'a permis de voir les détails, et voir les pièces en vue ISO. Donc avec comme dimensions de référence la vue de dessus du chassis, j'ai trouvé toutes les autres dimensions sur les vues ISO

Après faut pas croire, il y a eu des ratés.. les butées de repliages par exemple, elles ont été refaites 3 fois pour que ca tombe juste au moment du repliage.

Re: Réalisation - Kuhn Krause - Chisel 4000-39

#48
hola mat tu me parles chinois ,pour moi les ISO c'est pour la photo , désolé on ne doit pas être de la même génération .

il y a quelques temps je ne voulais pas entendre parler de ce que tu me dis ,mais aujourd'hui c'est un truc qui facilite les complications ( en quelques sortes )
bravo pour avoir sorti une machine qui sort de l'ordinaire et que l on ne trouve pas chez nos bandits de commerçants
